ISOMETER® isoEV425 con AGH420
- La producción de esta gama de aparatos se ha interrumpido. -
Su contacto personal estará encantado de ayudarle.

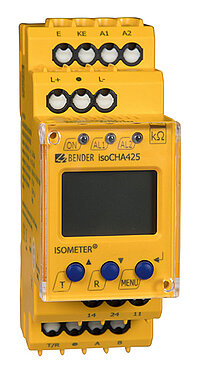

¿Conoce ya nuestra nueva generación de productos?
- La producción de esta gama de aparatos se ha interrumpido. -
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
Características
- Vigilancia de aislamiento para estaciones de carga DC (Modo 4 según IEC 61851-23/FDIS© IEC) para la carga de vehículos eléctricos
- Medida de la tensión de red (RMS) con detección de min./máx. tensión
- Medida de las tensiones DC entre red y tierra (L+/PE y L-/PE)
- Adaptación automática a la capacidad de derivación de red ≤ 5 μF
- Autotest automático del aparato con vigilancia de conexión
- Retardo de arranque, disparo y reposición ajustables
- Dos márgenes de valores de respuesta ajustables por separado de 1…500 kΩ (Alarma 1, Alarma 2)
- Las alarmas son emitidas a través de LEDs (AL1, AL2) un display y relés de alarma (K1, K2)
- Corriente de trabajo/reposo seleccionable
- Indicación de valores de medida a través de pantalla LCD multifunción
- Memorización de errores seleccionable
- RS-485 (con separación galvánica) con los siguientes protocolos:
– interface BMS (interface de aparatos de medida Bender) para el intercambio de datos con otros componentes de Bender
– Modbus RTU
– IsoData (para la emisión continua de datos) - Protección por contraseña contra la modificación no autorizada de parámetros
Aplicaciones
- Estaciones de carga DC para vehículos eléctricos de acuerdo con IEC 61851-23
ISOMETER® isoEV425 con AGH420 Variante(s)
| Tipo | Tensión de alimentación US | Capacidad tolerada de derivación de la red Ce | Referencia |
|---|---|---|---|
| isoEV425-D4 con AGH420 | AC 100…240 V, 47…63 Hz / DC 24…240 V | ≤ 5 μF | B71036401 B91036401 |
| isoEV425HC-D4 con AGH420 | AC 100…240 V, 47…63 Hz / DC 24…240 V | ≤ 20 μF | B71036397 |
*(B7… = Bornas de presión / B9… = Bornas de tornillo)
Accesorios opcionales para ISOMETER® isoEV425 con AGH420
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para ISOMETER® isoEV425 con AGH420
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| AGH420 | Manuales | 1.5 MB | DE | 2023/10/3131.10.2023 | D00029 |
| AGH420 | Manuales | 1.5 MB | EN | 2023/10/3131.10.2023 | D00029 |
| UKCA - AGH | Declaración de conformidad | 122.7 KB | 2023/11/2222.11.2023 | ||
| UKCA - isoxx425 | Declaración de conformidad | 142.1 KB | 2023/06/1212.06.2023 | ||
| AGH | Declaración de conformidad CE | 145.4 KB | 2023/11/2222.11.2023 | ||
| isoXX425 | Declaración de conformidad CE | 152.0 KB | 2023/07/1414.07.2023 | ||
| isoEV425 | Guías rápida | 813.8 KB | DE | 2019/08/0909.08.2019 | D00126 |
| isoEV425 | Guías rápida | 807.4 KB | EN | 2019/08/0909.08.2019 | D00126 |
| isoEV425 | Manuales | 1.5 MB | DE | 2019/05/1313.05.2019 | D00126 |
| isoEV425 | Manuales | 1.4 MB | EN | 2021/01/2222.01.2021 | D00126 |
