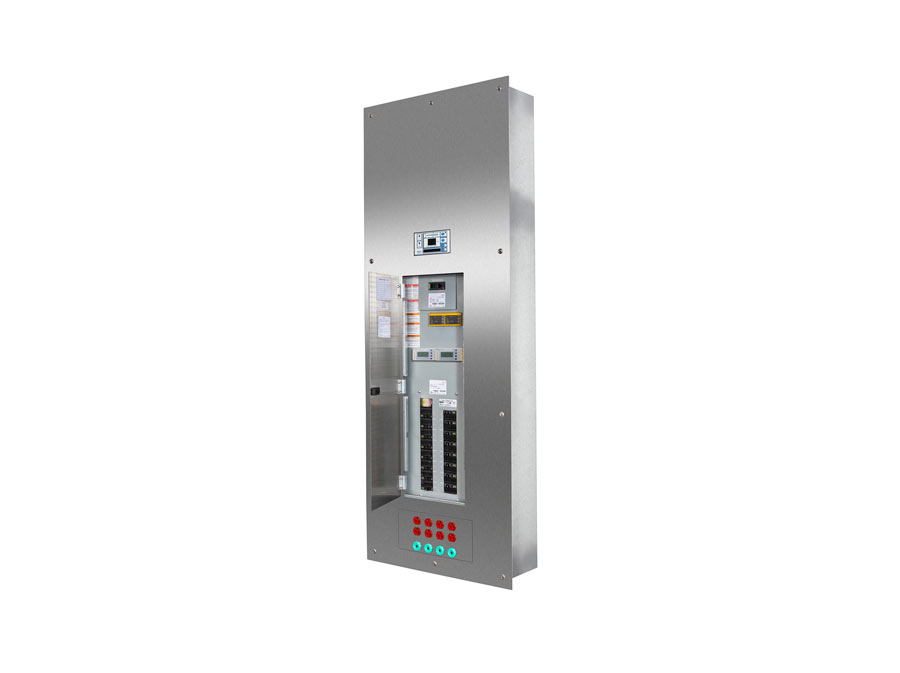

Tableros de aislamiento modulares para hospitales (MIP)
El tablero de aislamiento estándar de BENDER proporciona servicio de energía aislado y protección a los quirófanos y otras áreas de cuidados críticos designadas como lugares de procedimientos húmedos. Diseñados en estricto cumplimiento de los requisitos, incluyendo NFPA 99, NFPA 70, UL 1047, UL 1022 y NOM-001-SEDE, los tableros de energía aislada de BENDER ofrecen la tecnología más avanzada para todos los requisitos de distribución de energía aislada.
Los paneles incluyen:
Características estándar
- Transformador de aislamiento de 3, 5, 7.5 o 10KVA, a elegir
- Tensiones primarias de 120, 220,240, 440, o 480 V, tensión secundaria 120 V.
- Interruptor principal
- Monitor de aislamiento de línea (LIM) BENDER LIM2010
- Bus de tierra de referencia
- Centro de carga para interruptores tipo enchufar, tipo atornillado opcional
- Hasta 16, interruptores 2P, 20 A
- Puerta frontal con bisagra oculta.
- Disposición para los receptáculos y/o tomas de tierra
- Gabinete de sobreponer o de empotrar, preparado para aceptar las características opcionales avanzadas.
Características opcionales avanzadas Hospital 4.0, disponibles a través de módulos para instalación de fábrica o en campo:
- Localización de fallas a tierra de manera automática.
- Monitoreo de la carga del transformador
- Monitoreo de la carga de los circuitos derivados individuales
- Comunicación remota vía webserver integrado o a través de Gateway para integración al sistema de gestión del edificio
- Disposición de módulo de receptáculos y/o tomas de tierra.
Haga clic aquí para obtener más información sobre nuestros servicios de soporte in situ.
El tablero de aislamiento estándar de BENDER proporciona servicio de energía aislado y protección a los quirófanos y otras áreas de cuidados críticos designadas como lugares de procedimientos húmedos. Diseñados en estricto cumplimiento de los requisitos, incluyendo NFPA 99, NFPA 70, UL 1047, UL 1022 y NOM-001-SEDE, los tableros de energía aislada de BENDER ofrecen la tecnología más avanzada para todos los requisitos de distribución de energía aislada.
Los paneles incluyen:
Características estándar
- Transformador de aislamiento de 3, 5, 7.5 o 10KVA, a elegir
- Tensiones primarias de 120, 220,240, 440, o 480 V, tensión secundaria 120 V.
- Interruptor principal
- Monitor de aislamiento de línea (LIM) BENDER LIM2010
- Bus de tierra de referencia
- Centro de carga para interruptores tipo enchufar, tipo atornillado opcional
- Hasta 16, interruptores 2P, 20 A
- Puerta frontal con bisagra oculta.
- Disposición para los receptáculos y/o tomas de tierra
- Gabinete de sobreponer o de empotrar, preparado para aceptar las características opcionales avanzadas.
Características opcionales avanzadas Hospital 4.0, disponibles a través de módulos para instalación de fábrica o en campo:
- Localización de fallas a tierra de manera automática.
- Monitoreo de la carga del transformador
- Monitoreo de la carga de los circuitos derivados individuales
- Comunicación remota vía webserver integrado o a través de Gateway para integración al sistema de gestión del edificio
- Disposición de módulo de receptáculos y/o tomas de tierra.
Haga clic aquí para obtener más información sobre nuestros servicios de soporte in situ.
Características
- Transformador de aislamiento de 3, 5, 7.5 o 10KVA, a elegir
- Tensiones primarias e 120, 220,240, 440, o 480 V, tensión secundaria 120 V.
- Interruptor principal
- Monitor de aislamiento de línea (LIM) BENDER LIM2010
- Bus de tierra de referencia
- Centro de carga con interruptores tipo enchufar, tipo atornillar opcional
- Hasta 16, interruptores termomagnéticos 2P, 20 A
- Puerta frontal con bisagra oculta.
- Disposición para los receptáculos y/o tomas de tierra
- Características opcionales avanzadas (Hospital 4.0), disponibles a través de modulos para instalación de fábrica o en campo:
- Localización de fallas a tierra de manera automática.
- Monitoreo de la carga del transformador
- Monitoreo de la carga de los circuitos derivados individuales
- Comunicación remota vía webserver integrado o a través de Gateway para integración al sistema de gestión del edificio
Aplicaciones
- Salas de operaciones
- UCI's
- Salas de trauma
- Localizaciones para procedimientos mojados o húmedos.
Tableros de aislamiento modulares para hospitales (MIP) Variante(s)
Para soporte técnico o preguntas envíe un correo a info@bender.com.mx o llame a los telefonos 55 4955 1198 y 52 55 7916 2799
Accesorios opcionales para Tableros de aislamiento modulares para hospitales (MIP)
| Accesorios |
|---|
| Modulo localizador de fallas a tierra |
| Monitoreo de carga en los derivados. |
| Monitoreo de la carga del transformador |
| Modulos de fuerza y tierra. |
| Relojes y temporizadores |
| Indicadores remotos de alarma |
Descargas para Tableros de aislamiento modulares para hospitales (MIP)
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| Isolated Power Planning Guide (US) | Folletos sector del mercado | 3.8 MB | EN | 2024/03/1212.03.2024 | |
| Modular Isolated Power Panels (US) | Datos técnicos | 4.5 MB | EN | 2019/05/1313.05.2019 | |
| Isolated Power Panels (US) | Manuales | 2.2 MB | EN | 2019/05/1313.05.2019 | |
| Modular Isolated Power Panels Ordering Information Guide (US) | Datos técnicos | 890.4 KB | EN | 2020/04/1717.04.2020 | |
| Isolated Power Systems Equipment Specs. (US) | Información técnica | 49.0 KB | EN | 2021/07/2222.07.2021 | |
| Guía de planeación de sistemas aislados | Folletos producto | 5.4 MB | ES | 2022/05/2424.05.2022 | |
| Tableros de aislamiento modulares para hospitales | Flyer | 6.8 MB | ES | 2020/01/0808.01.2020 | |
| Isolated Power Panel Manual (US) | Manuales | 17.8 MB | EN | 2021/08/2727.08.2021 | |
| MIE technical drawing - 15KVA (US) | Información técnica | 747.5 KB | EN | 2020/07/2828.07.2020 | |
| MIE technical drawing - 15KVA W/ Accessories (US) | Información técnica | 867.6 KB | EN | 2020/07/2828.07.2020 | |
| MIE technical drawing - 25KVA (US) | Información técnica | 770.2 KB | EN | 2020/07/2828.07.2020 | |
| MIE technical drawing - 25KVA W/ Accessories (US) | Información técnica | 868.4 KB | EN | 2020/07/2828.07.2020 | |
| MIP technical drawing - 3&5KVA (US) | Información técnica | 735.8 KB | EN | 2020/07/2828.07.2020 | |
| MIP technical drawing - 3&5KVA W/ Accessories (US) | Información técnica | 812.3 KB | EN | 2020/07/2828.07.2020 | |
| MIP technical drawing - 7.5&10KVA (US) | Información técnica | 735.7 KB | EN | 2020/07/2828.07.2020 | |
| MIP technical drawing - 7.5&10KVA W/ Accessories (US) | Información técnica | 807.3 KB | EN | 2020/07/2828.07.2020 | |
| Tableros de aislamiento para hospitales | Flyer | 3.4 MB | ES | 2020/07/2828.07.2020 | |
| Healthcare Isolated Power Systems Catalog (US) | Folletos sector del mercado | 6.5 MB | EN | 2020/09/3030.09.2020 | |
| Tableros de aislamiento modulares para hospitales con monitor de aislamiento LIM2010 | Información técnica | 6.8 MB | ES | 2020/12/0303.12.2020 | |
| MIE - 15 KVA.DWG | Archivos BIM | 1.7 MB | EN | 2021/03/3131.03.2021 | |
| MIE - 15 KVA with kits.DWG | Archivos BIM | 2.3 MB | EN | 2021/03/3131.03.2021 | |
| MIE - 25 KVA.DWG | Archivos BIM | 1.7 MB | EN | 2021/03/3131.03.2021 | |
| MIP - 3 & 5 KVA.DWG | Archivos BIM | 1.7 MB | EN | 2021/03/3131.03.2021 | |
| MIP - 3 & 5 with kits KVA.DWG | Archivos BIM | 3.5 MB | EN | 2021/03/3131.03.2021 | |
| MIP - 7 & 10 KVA with kits.DWG | Archivos BIM | 3.5 MB | EN | 2021/03/3131.03.2021 | |
| MIP wiring.DWG | Archivos BIM | 53.6 MB | EN | 2020/07/0101.07.2020 | |
| MIP wiring with kits.DWG | Archivos BIM | 53.7 MB | EN | 2021/03/0808.03.2021 | |
| OSHPD Certification | Certificados | 3.0 MB | EN | 2024/02/0808.02.2024 |
